【液壓油缸標準】拉桿式油缸篇

發布時間：2016-07-06 10:46:28 瀏覽次數：16735

　　ISO國際標準，各個國家的標準如GB國標、JIS日標、ANSI美標、DIN德標、NF法標 、EN歐標等等為液壓油缸執行標準

　　國標有：國家標準GB/T7938-1987規定了液壓缸公稱壓力系列；　　

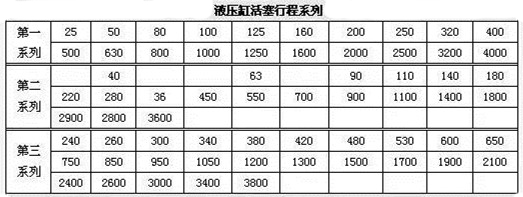

　　國家標準GB/T2349-1980規定了液壓缸活塞行程系列；

　　國家標準GB/T2348-1993規定了液壓缸缸筒內徑系列；

　　國家標準GB/T2348-1993規定了液壓缸缸筒外徑系列；

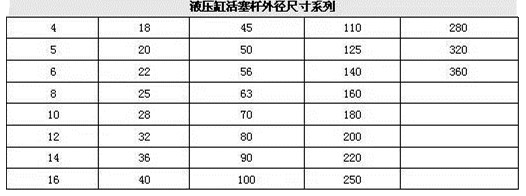

　　國家標準GB/T2348-1993規定了液壓缸活塞桿螺紋形式和尺寸系列；

　　國家標準GB/T 15622-2005規定了液壓缸試驗方法。

　　■ 液壓缸依照使用壓力可分為下列規格：70kgf/cm平方(7Mpa)稱低壓液壓缸，140kgf/cm平方(14Mpa)稱中壓液壓缸，210kgf/cm平方(21Mpa)稱高壓液壓缸。

　　■ 各個系列拉桿油缸的執行標準：

　　對液壓油缸進行選型時，為什么要參照執行標準。

　　我們分情況給您分析：

　　情況一、您的設備之前使用進口油缸，用的CJT14油缸，由于進口油缸成本大，而且交期慢，目前國內的油缸廠家質量有逐步的提升，想進口油缸國產化，用國產油缸替換。

　　1）我們先查得CJT14是符合德標、法標、國際標準，使用壓力是14Mpa，可用漢力達品牌的HOB系列油缸替換。

　　2）不同標準下外形尺寸會略有不同，所以我們對比下CJT14和HOB的外形尺寸區別，這些差別，您是否能接受，還是需要保持CJT的外形尺寸。

　　■ 活塞桿端尺寸：有無定位臺階、活塞桿直徑、螺紋尺寸、突出的桿長尺寸

臺階▼

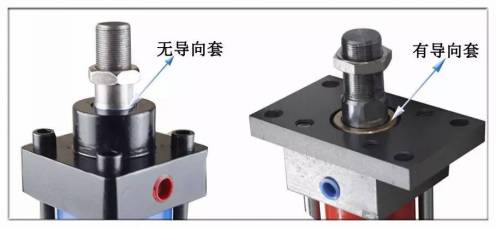

導向套▼

　　■ 進出油口尺寸（管接頭、油管的選擇）

　　涉及到您管接頭、油管（軟管或硬管）的尺寸。

　　■ 相同安裝方式，可能安裝尺寸略有不同

　　情況二、您的設備配套液壓缸之前用的A廠家，現在想采用漢力達品牌的油缸，但是不知道是否通用。

　　1）您先看A廠家出售給您的油缸是執行什么標準，什么型號的。比如是MOB油缸，則可以達到互換性，您完全可以采購漢力達品牌的油缸替換。

　　2）A廠家給您的油缸是符合他自己廠標的。則需要拿到廠標是什么，或者油缸圖紙，或者提供實物圖，我們才能給您制作。

　　情況三、您剛準備研發設備，在做液壓的設計。

　　建議您設計時盡可能選用標準油缸。標準油缸由于廠家有批量性，所以價格低，而且互換性強。如果安裝尺寸無法完全按標準油缸來，這塊可以單獨定制。

　　綜上，對液壓油缸進行選型時，我們需要考慮所選擇的油缸標準化、國產化。
